پروژه سیستم امنیتی پیامکی با آردوینو و ماژول SIM800
در این پروژه قصد داریم یک سیستم امنیتی کامل با قابلیت کنترل از راه دور توسط پیامک طراحی کنیم. با استفاده از ماژول SIM800، امکان فعال یا غیرفعال کردن سیستم از طریق پیامک فراهم شده و در صورت تشخیص نفوذ یا دستکاری، آلارم فعال شده و هشدار به شماره ذخیره‌شده ارسال می‌شود.
- برد: آردوینو
- منبع تغذیه: 12 ولت DC
- اجزای اصلی: آردوینو – رله – sim800
فایل PCB پروژه با آلتیوم: دارد
فایل شماتیک پروژه با آلتیوم: دارد
فایل PDF شماتیک و PCB: دارد
سورس کد پروژه: دارد
لیست قطعات: دارد
توضیحات

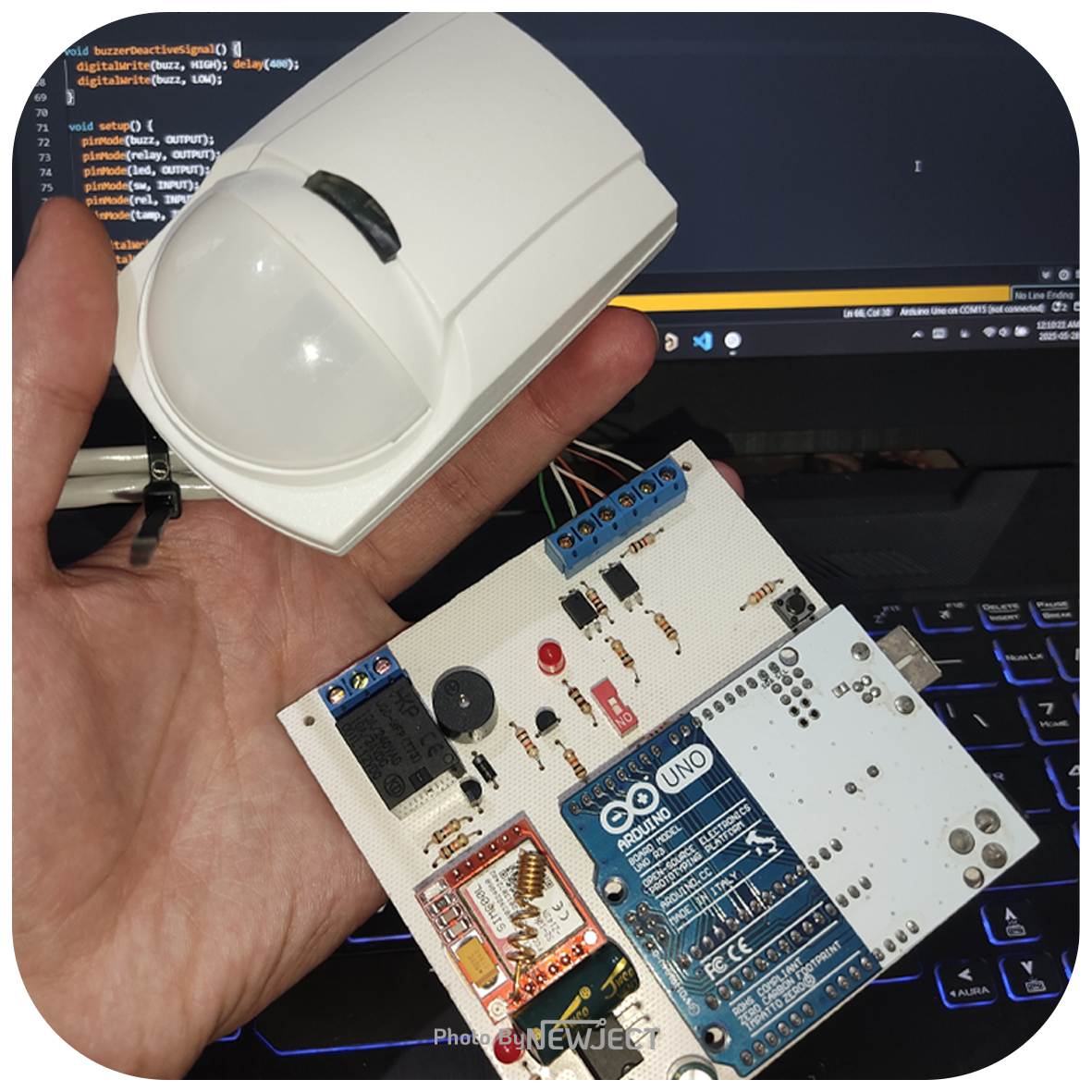

این پروژه یک سیستم دزدگیر هوشمند مبتنی بر آردوینو است که از ماژول SIM800 برای ارسال و دریافت پیامک بهره می‌برد. هدف اصلی این پروژه، ایجاد یک سیستم امنیتی ساده ولی کارآمد است که بتواند در صورت ورود غیرمجاز یا هرگونه دستکاری فیزیکی، به سرعت کاربر را با ارسال پیامک هشدار دهد. همچنین کاربر قادر است با ارسال پیامک به دستگاه، سیستم را از راه دور روشن یا خاموش کرده و رله‌های متصل به دستگاه را کنترل کند.
شماره تلفن مجاز کاربر در حافظه EEPROM ذخیره می‌شود تا تنها پیام‌های ارسالی از این شماره پردازش شده و از سوء استفاده احتمالی جلوگیری شود. سیستم دارای سنسورهای تشخیص نفوذ و تمپر (دستکاری فیزیکی) است که در صورت فعال شدن، علاوه بر ارسال پیامک هشدار، بیزر و LED هشدار نیز روشن می‌شوند تا توجه افراد حاضر در محل را جلب کنند.
در این پروژه از رله برای قطع و وصل جریان به بارهای مختلف استفاده شده است و بیزر برای اعلام صوتی هشدار به کار می‌رود. LED نیز وضعیت سیستم را به صورت نوری نمایش می‌دهد. منبع تغذیه ۵ ولت DC پروژه را تغذیه می‌کند که مناسب برای قطعات استفاده شده است.
کدهای نوشته شده به گونه‌ای طراحی شده‌اند که پیامک‌های ورودی پردازش شده و دستورات مختلفی مثل “روشن کردن سیستم”، “خاموش کردن سیستم”، “روشن یا خاموش کردن رله” را دریافت و اجرا می‌کنند. همچنین پیام‌های تأیید عملیات به صورت خودکار برای کاربر ارسال می‌شود.
فایل‌های شماتیک و PCB طراحی شده با نرم‌افزار آلتیوم به همراه فایل PDF مربوط به شماتیک و PCB، سورس کد کامل پروژه و لیست قطعات نیز جهت راحتی کاربران در دسترس قرار دارد تا بتوانند به آسانی این سیستم را بسازند و راه‌اندازی کنند.
این پروژه مناسب افرادی است که به دنبال یک سیستم امنیتی ساده و قابل توسعه با قابلیت کنترل از راه دور از طریق پیامک هستند.

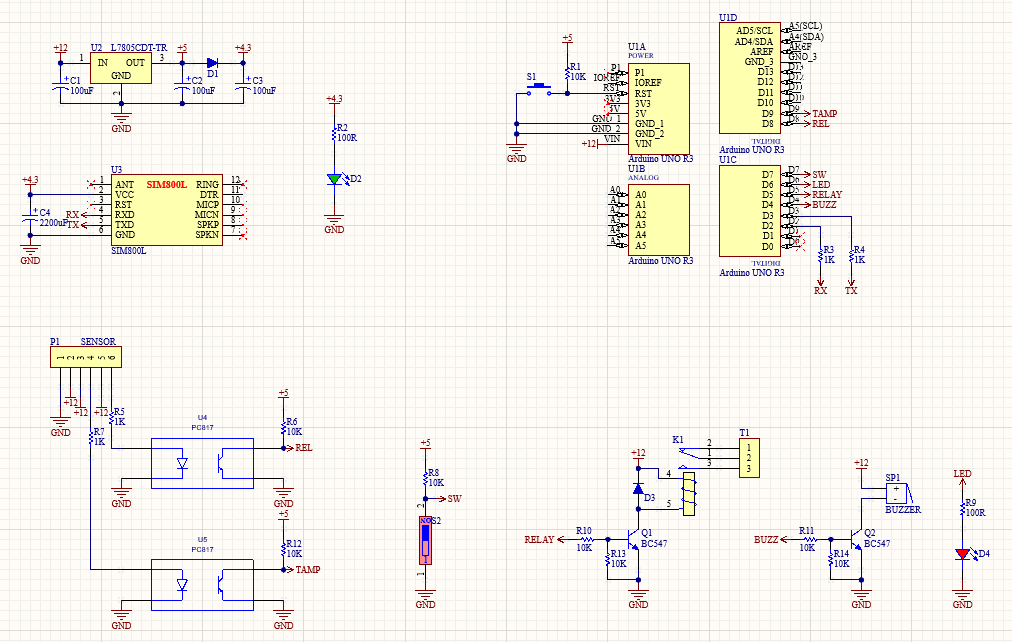

این شماتیک مربوط به یک سیستم مانیتورینگ و هشدار هوشمند است که از میکروکنترلر Arduino، ماژول GSM (SIM800L)، سنسورهای ایزوله‌شده با اپتوکوپلر، و اجزای کنترلی مانند رله و بازر استفاده می‌کند. در این مدار، ولتاژ ۱۲ ولت ورودی توسط رگولاتور ۷۸۰۵ به ۵ ولت تبدیل شده و تغذیه ماژول‌ها و آردوینو را تأمین می‌کند. سنسورها به کمک اپتوکوپلرها از مدار اصلی ایزوله شده‌اند تا نویز و خطرات احتمالی کاهش یابد. ماژول SIM800L وظیفه ارسال پیامک هشدار را بر عهده دارد و از طریق ارتباط سریال به آردوینو متصل است. آردوینو بر اساس اطلاعات دریافتی از سنسورها، خروجی‌هایی مانند فعال‌سازی رله (برای کنترل دستگاه‌های خارجی)، فعال‌سازی بازر (برای اعلام هشدار صوتی) و LED هشدار را کنترل می‌کند. همچنین یک ماژول مبدل آنالوگ به دیجیتال (ADS1115) جهت دقت بیشتر در خواندن سیگنال‌های آنالوگ به کار رفته است. این سیستم برای کاربردهایی مانند نظارت بر دما، نشتی گاز یا نفوذ آب و ارسال هشدار از راه دور طراحی شده است.

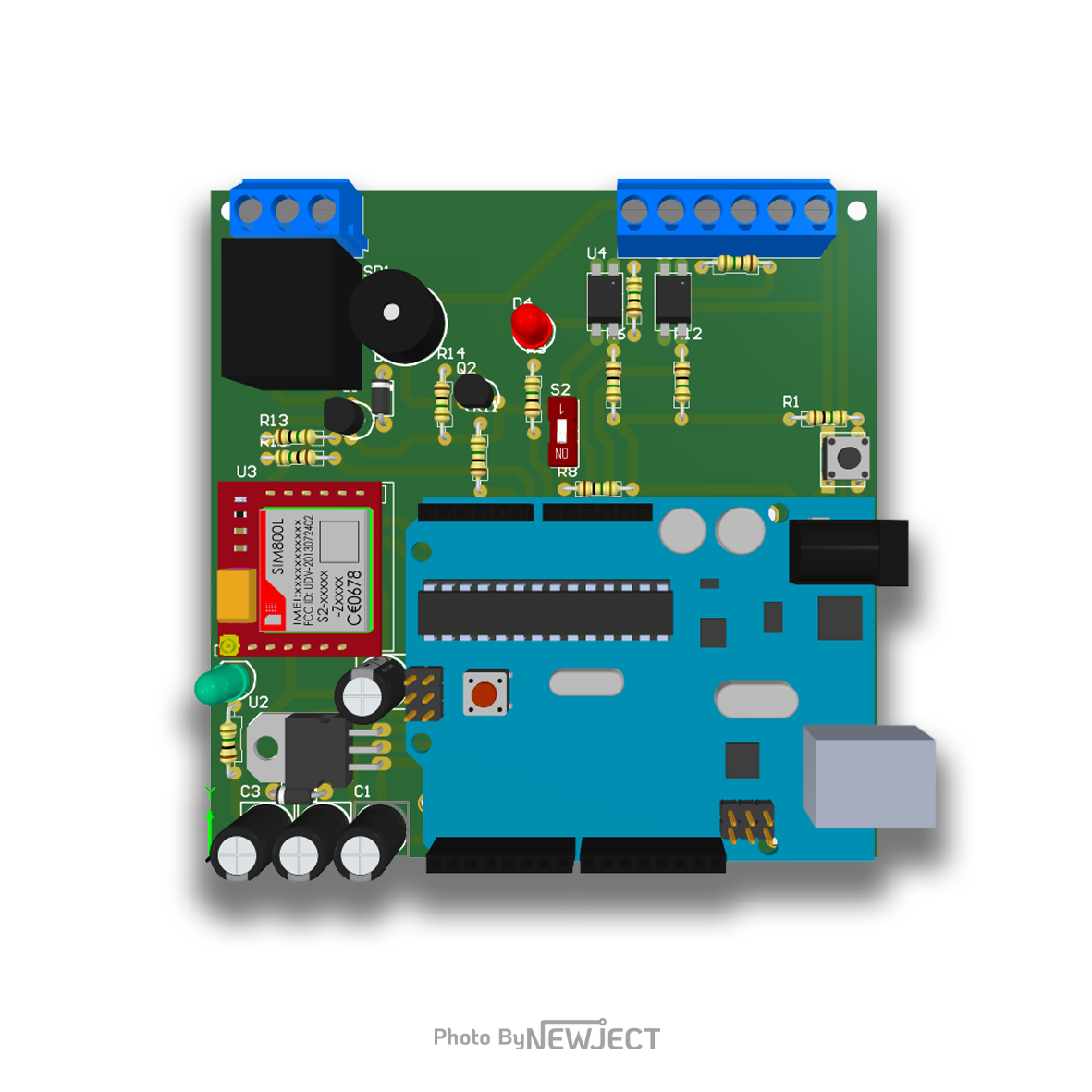

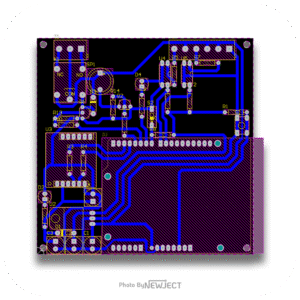

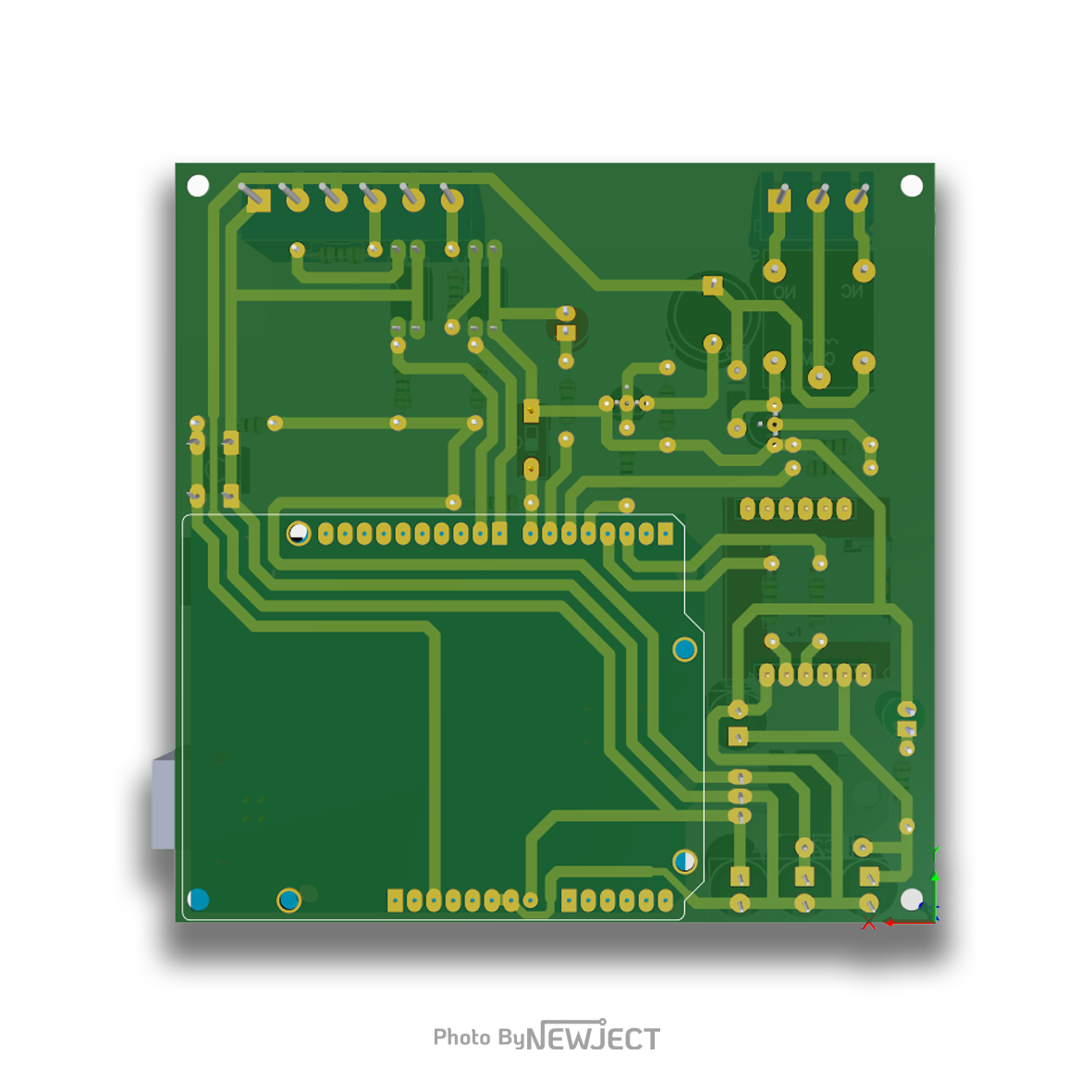

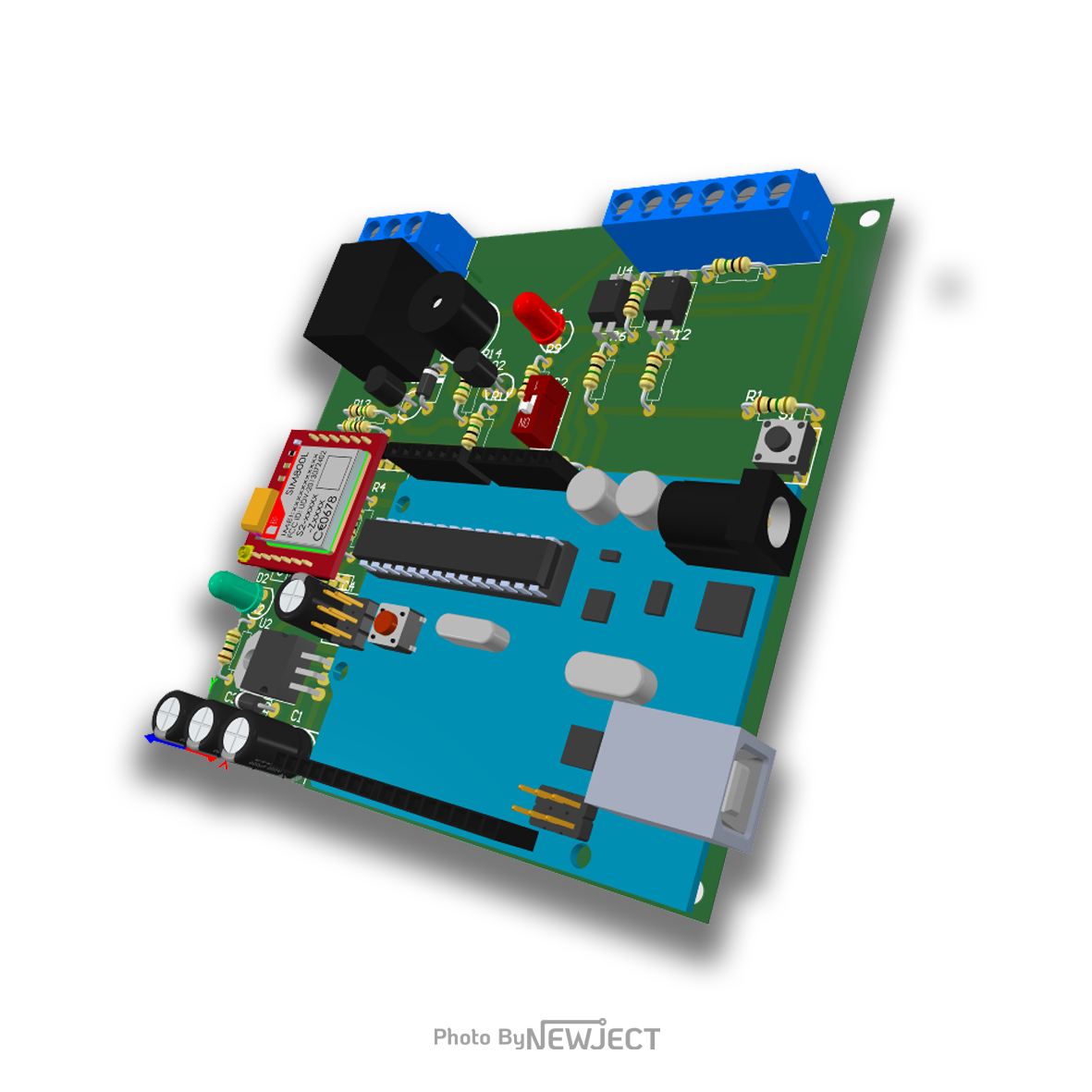

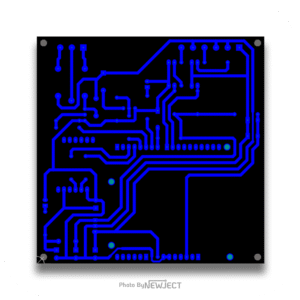

برد PCB این پروژه با نرم‌افزار حرفه‌ای آلتیوم دیزاینر طراحی شده است تا تمامی قطعات و مدارهای الکترونیکی به صورت منظم و بهینه روی برد جایگذاری شوند. طراحی برد به گونه‌ای انجام شده که از نظر اندازه و مسیرهای اتصال، کمترین نویز و تداخل الکتریکی را داشته باشد تا عملکرد پایدار و مطمئن سیستم تضمین شود.
در این PCB، مسیرهای مربوط به ماژول SIM800، میکروکنترلر، رله، بیزر، LED و سنسورهای ورودی با دقت بالا طراحی شده‌اند تا علاوه بر کاهش نویز، امکان نصب آسان و اتصال صحیح قطعات فراهم گردد. استفاده از قطعات استاندارد و جایگذاری منطقی باعث شده است که برد علاوه بر کارایی، ظاهری مرتب و قابل اعتماد داشته باشد.
همچنین فایل‌های شماتیک و PCB به صورت جداگانه و در قالب PDF برای سهولت در بررسی و تولید برد در اختیار کاربران قرار گرفته است. این امکان به سازندگان و علاقه‌مندان می‌دهد تا برد را به راحتی سفارش داده، مونتاژ و در پروژه‌های خود استفاده کنند.

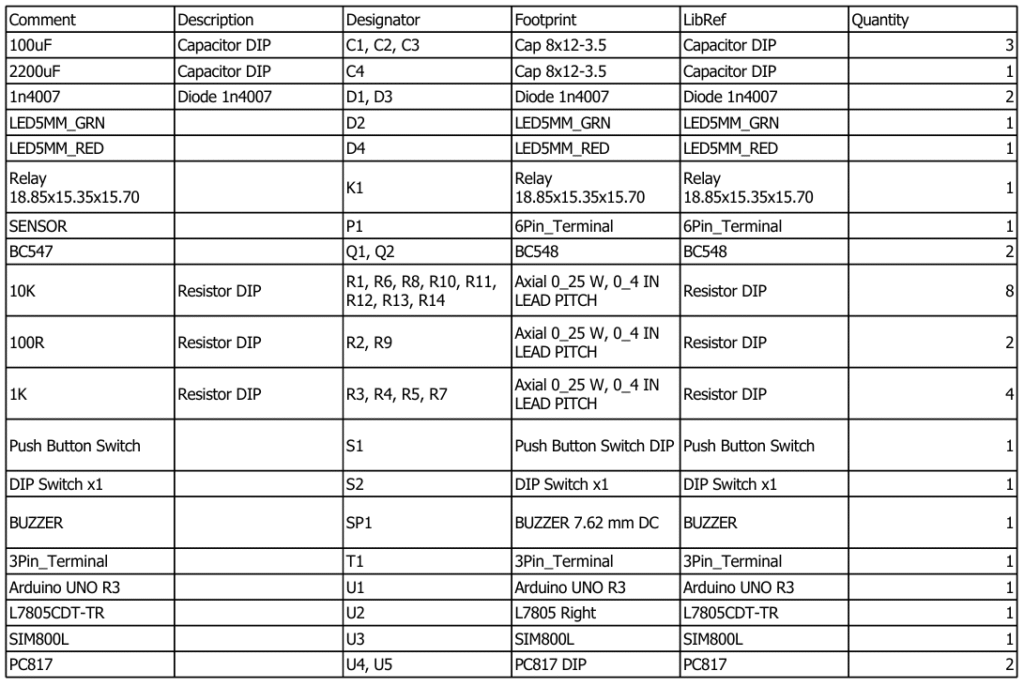

لیست قطعات
دانلود سورس کامل پروژه به صورت رایگان
رمز فایل: NEWJECT.COM
